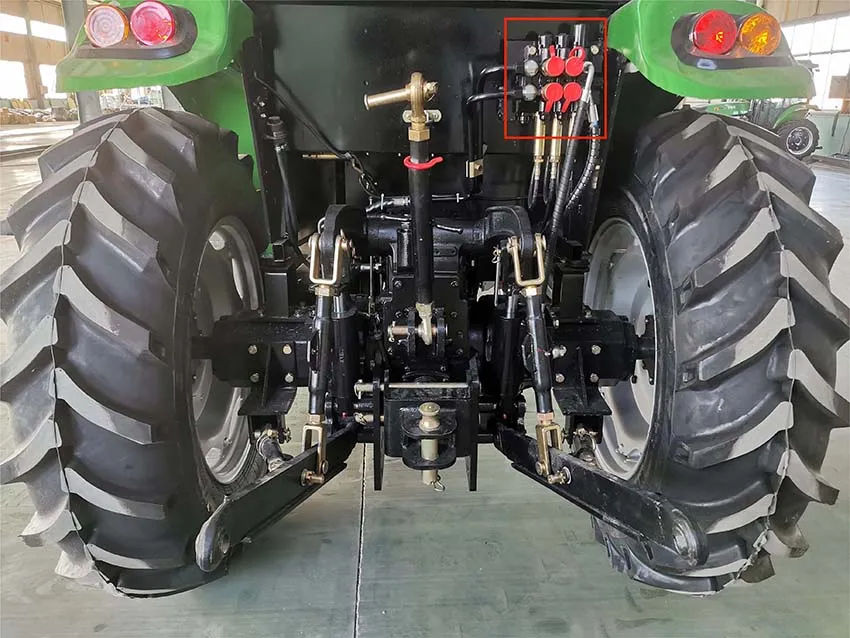

Traktoriaus pakabos sistemos trijų taškų pakabos įtaisas
Trijų taškų pakabos įtaisasyra kritinis traktoriaus komponentas, tarnaujantis kaip sąsaja, skirta sujungti žemės ūkio padargus (tokius kaip plūgai, sukamieji kultivatoriai ir sėjamieji). Tai pasiekia tai per tris prijungimo taškus: viršutinę jungtį ir dvi apatines jungtis, leidžiančias pakabos, kėlimo, reguliavimo ir galios perdavimus įgalinant. Žemiau yra išsami jos struktūros, funkcijų ir veiklos svarstymų apžvalga.
I. Pagrindinė struktūra
Trijų taškų pakabos įtaisą sudaro keli pagrindiniai komponentai:
Pakabos mechanizmas
Viršutinė jungtis: Prijunkite traktoriaus galinės ašies viršutinę dalį prie viršutinės diegimo dalies. Jo ilgis yra reguliuojamas, leidžiantis tiksliai valdyti įgyvendinimo darbinį kampą (pvz., Gylis, kuriame plūgas prasiskverbia į dirvožemį).
Kairėje ir dešinėje apatinės nuorodos: Pritvirtinkite traktoriaus galinę ašį prie apatinės diegimo dalies, turėdami pastabą ir atsparumą eksploatavimui. Kai kurie modeliai apima ribines grandines ar strypus, kad būtų apribotas apatinių jungčių šoninis judėjimas.
Pakelkite ginklus: Susietas su traktoriaus hidrauline sistema, šie ginklai naudoja hidraulinius cilindrus, kad pakeltų ir nuleistų apatines jungtis.
Hidraulinė sistema
Susideda iš hidraulinio siurblio, platintojo, cilindrų ir vamzdynų. Jis naudoja hidraulinę galią, kad kontroliuotų pakabinto įrenginio kėlimą ir mažinimą (pvz., Greitas kėlimas transportavimui arba lėtai mažinimas tiksliam veikimui).
Daugelyje modelių yraprojekto valdymasirpadėties valdymasFunkcijos (išsamiai aprašytos toliau), kad būtų galima tiksliai sureguliuoti įgyvendinimo darbinę būseną.
Ryšio komponentai
Suspensijos kaiščiai: Užtikrinkite viršutinę ir apatinę nuorodas į įgyvendinimą. Šie kaiščiai paprastai yra nuimami, kad būtų lengva perjungti skirtingus padargus.
Kabliuko susirinkimas: Apima laikiklius ir kaiščių skyles, sukurtas taip, kad atitiktų pakabos sąsajas (pvz., Tarptautiniai standartai, tokie kaip Cat.ⅰ, CAT.ⅱ).
Ii. Pagrindinės funkcijos
Suspensija ir kėlimas
Hidraulinė sistema varo pakėlimo svirtis, kad greitai pakeltų ar sumažintų padargus, palengvindama transportavimą tarp laukų ar įrankio pakeitimų.
Pavyzdys: Pakelkite plūgą, kad pereitumėte į kitą lauką arba nuleistumėte sėjamąjį, kad pradėtumėte sodinti.
Darbo gylio koregavimas
Padėties valdymas: Ištaiso padargo aukštį, palyginti su žeme per hidraulinę sistemą (pvz., Nustatant sukamojo kultivatoriaus tirpimo gylį). Idealiai tinka vienodiems, vienodiems laukams.
Projekto valdymas: Automatiškai sureguliuoja įgyvendinimo aukštį, atsižvelgiant į atsparumą eksploatacijai (pvz., Keldama plūgą, kai susiduriate su kietu dirvožemiu, kad sumažintumėte apkrovą). Tinka nelyginėms dirvožemio sąlygoms.
Aukščio ribotuvas: Kai kurie modeliai naudoja mechanines ribas (pvz., Mažesnės jungties ribos grandinės), kad būtų galima tiesiogiai apriboti minimalų įgyvendinimo darbinį aukštį.
Galios perdavimas
Veikia kartu su traktoriumiGalios kilimas (PTO)Norėdami perkelti variklio galią į padargą (pvz., Važiuodami rotacinio kultivatoriaus ašmenimis ar sodinamojo sėklų dozatoriaus ašmenimis).
Pusiausvyra ir stabilumas
Trijų taškų suspensijos trikampė struktūra tolygiai paskirsto įgyvendinimo svorio ir operacines jėgas, sumažindama traktoriaus svyravimą ir padidindama stabilumą veikimo metu.
Iii. Operacijos patarimai ir atsargumo priemonės
Pritvirtinti padargus
Įsitikinkite, kad traktorius išjungtas. Nuleiskite apatines nuorodas į žemiausią padėtį, suderinkite juos su padargo kabliuko skylėmis, įterpkite pakabos kaiščius ir pritvirtinkite.
Sureguliuokite viršutinės jungties ilgį, kad būtų lygus įgyvendinimas (pvz., Užtikrinkite plūgo pagrindą lygiagrečiai su žeme), kad būtų išvengta pakreipimo veikimo metu.
Naudojant hidraulinę sistemą
Užvesdami variklį, išbandykite pakabos kėlimo funkciją, kad patikrintumėte alyvos nutekėjimą, nenormalų triukšmą arba (prilipimą).
Pasirinkite tinkamą valdymo režimą pagal užduotį:
Padėties valdymas: Fiksuoto gylio užduotims (pvz.
Projekto valdymas: Atliekant didelio kintamumo užduotis (pvz., Arimas, pogrupis), per hidraulinę svirtį nustatykite atsparumo slenkstį.
Saugos praktika
Niekada nebendraukite ir nedirbkite pakelto įgyvendinimo, nes dėl hidraulinės sistemos gedimų jis gali kristi.
Vežę įgyvendinimą, pakelkite jį į saugų aukštį (30–50 cm nuo žemės paviršiaus), važiuokite mažu greičiu ir venkite staigaus stabdymo.
Dėl sunkių padargų patikrinkite, ar apatinės jungties ribinės grandinės yra saugios, kad būtų išvengta per didelio šoninio sūpynės ir galimo apvirtimo.
Priežiūra
Reguliariai apžiūrėkite pakabos kaiščius, apribokite grandines ir pakelkite rankas, kad būtų galima nusidėvėti, greitai pakeisdami pažeistas dalis.
Išvalykite hidraulinės sistemos filtrus ir pakeiskite hidraulinę alyvą pagal gamintojo tvarkaraštį, kad išvengtumėte šiukšlių išUžsikimšęs linijas.
Laikydami ilgalaikį traktorių, sumažinkite pakabą iki žemiausios padėties, kad sumažintumėte slėgį hidrauliniams cilindruams.
V. Trikčių šalinimas
Suspensija nepavyksta pakelti\/apačioje: Patikrinkite hidraulinio alyvos lygius, siurblio funkcionalumą ir paskirstymo svirties padėtį. Klausimai gali kilti iš užkimštų linijų ar pažeistų cilindrų sandariklių.
Per didelis įgyvendinimo svirtis: Sureguliuokite apatinių jungčių ribinės grandinių ilgį arba pakeiskite susidėvėjusius pakabos kaiščius.
Nestabilus darbinis gylis: Patikrinkite projekto\/padėties valdymo mechanizmų jautrumą. Problemos gali kilti dėl mažo hidraulinio slėgio ar laisvų reguliavimo spyruoklių.
Išvada
Trijų taškų pakabos įtaisas yra svarbiausias traktoriaus universalumo, leidžiančio efektyviai ir saugiai atlikti įvairias žemės ūkio užduotis. Tinkamas šios sistemos reguliavimas, veikimas ir priežiūra yra raktas siekiant maksimaliai padidinti produktyvumą, tuo pačiu užtikrinant operatoriaus ir įrangos saugumą. Visada kreipkitės į traktoriaus vadovą, kuriame pateikiamos konkrečios modelio gairės.
